首页 > 产品中心 > P2 铝底壳 320*160
 P2 铝底壳  320*160  P2 铝底壳  320*160

P2 铝底壳 320*160

一  主要技术参数                  技术参数Technical parameter:( T=25℃)项目参数备注 基本参数  像素间距  2mm  像素结构  1R1G1B  像素密度  250000/m2  模组分辨率  160(W)*80(H)  模组尺寸  320mm*160mm  光学参数  单点亮度、色度校正  有  白平衡亮度  500cd/㎡  色温  3200K—9300K可调  水平视角&n
产品特点Product Features

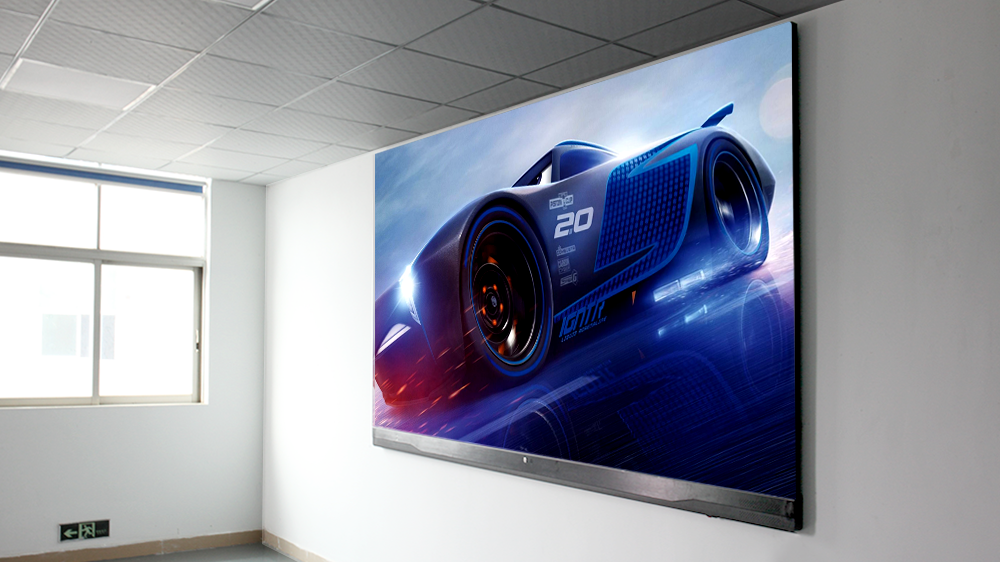

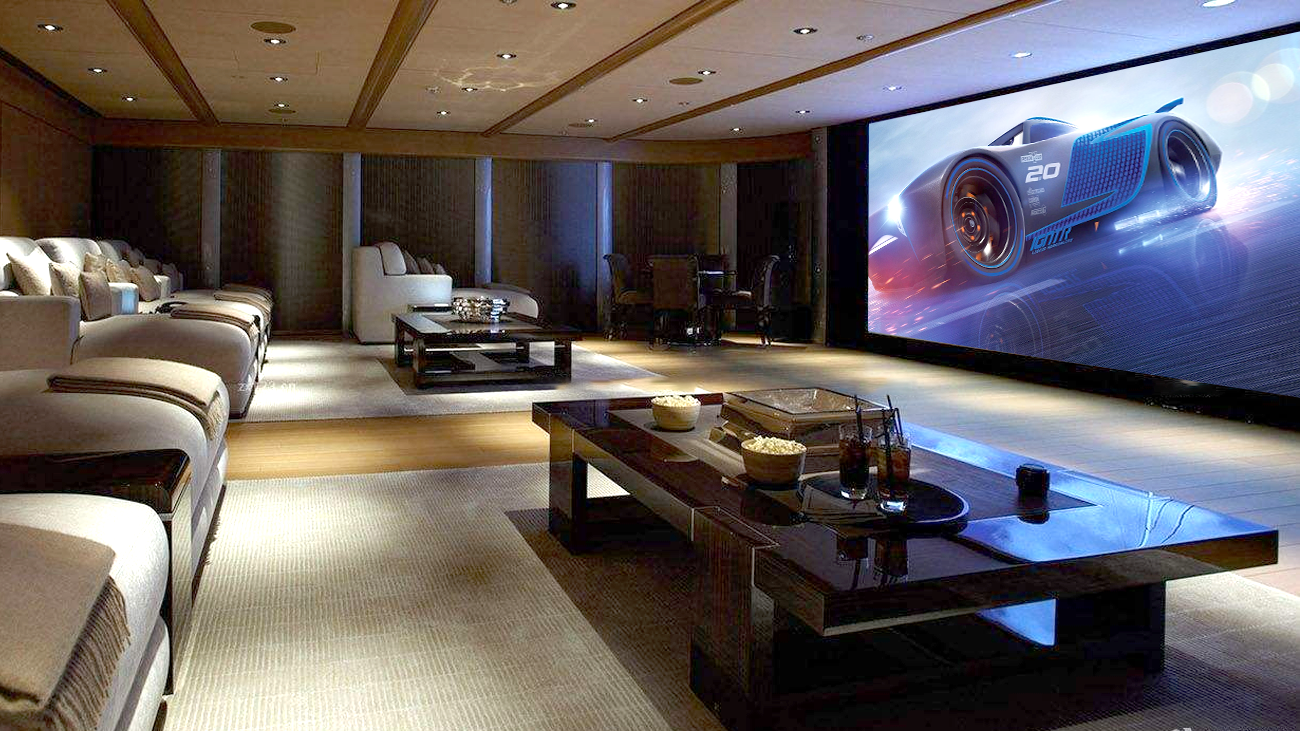

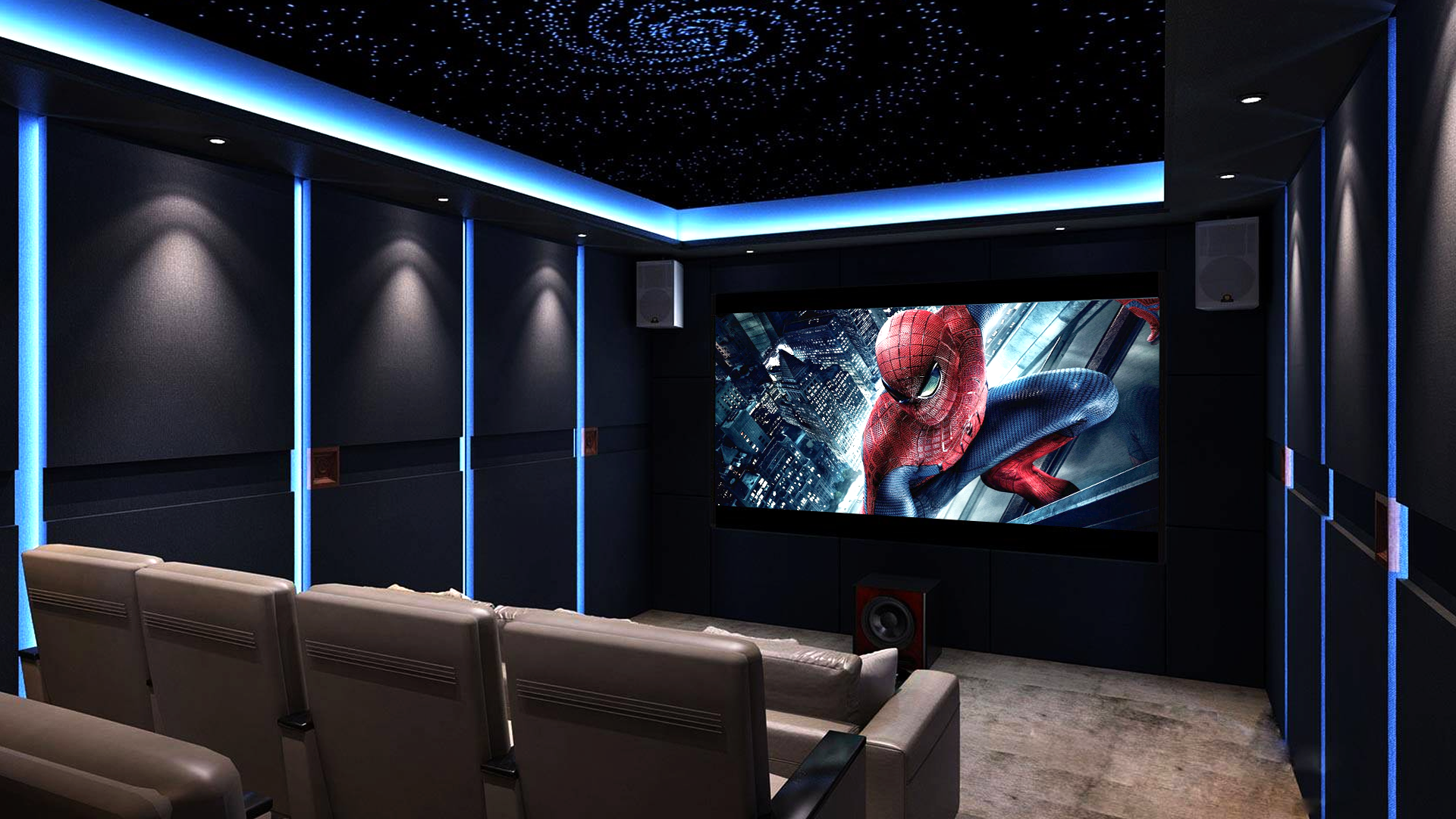

主要应用Main Applications
  • 主要应用
  • 主要应用
  • 主要应用
技术参数Technical Parameters

  主要技术参数

                  技术参数Technical parameter( T=25)

项目

参数

备注



  像素间距

  2mm


  像素结构

  1R1G1B


  像素密度

  250000/m2


  模组分辨率

  160W)*80H)


  模组尺寸

  320mm*160mm






  单点亮度、色度校正




  白平衡亮度

  500cd/㎡


  色温

  3200K—9300K可调


  水平视角

  140°


  垂直视角

  14


  可视距离

  ≥3米


  亮度均匀性

  ≥97%


  对比度

  ≥3000:1






  信号处理位数

  16位*3


  灰度等级

  65536


  控制距离

  网线:100米, 光纤:10公里


  驱动方式

  高灰阶恒流源驱动IC


  换帧频率

  60HZ


  刷新率

  3840HZ


  控制方式

  同步


  亮度调节范围

  0到100无级调节




使

  连续工作时间

  ≥72小时


  寿命典型值

  50,000 小时


  防护等级

  IP20


  工作温度范围

  -20 ℃ 至 50 ℃


  工作湿度范围

  10 %- 80% RH 无凝结


  存储温度范围

  -20 ℃ 至 60 ℃


  工作电压

  DC:4.2-5V


  供电要求

AC:220×(1±10%)V、50×(1±5%)Hz


  最大功耗

 680 W/


  平均功耗

 270 W/






二、 铝底壳信息及示意图

   铝底壳平整度高,拼接精度高

   高刷新率、高灰度

   优质LED灯、高对比度

   无风扇、静音

   无缝拼接,安装便捷快速



三、产品信息

    LED

     采用全球知名厂家的高档晶片封装的LED灯,给客户提供多种选择。同时充分保证了显示屏使用寿命及显示质量。



   驱动IC

    采用全球知名顶尖厂商的高刷新率、高灰度恒流驱动IC,优异的驱动性能,稳定可靠。

   PCB

采用多层的电路设计,保证灯板电流分布均匀,散热良好,防止低灰度条件下出现色块,增强抗电磁干扰能力。

板材采用行业高品质厂商:生益、建滔(KB)

四、可靠性实验



类别

实验项目

参考标准

实验条件

持续时间

接收标准

LED发光管

环境实验

温度循环

JESD22-A104-A

-40℃~25℃~100℃~25℃

30 分钟,5 分钟,30 分钟,5 分钟

循环 100 次

0/50

冷热冲击

JESD22-A106

 -40℃~100℃

30 分钟,30 分钟

循环 100 次

0/50

高温存储

JIS C 7021

(1977)B-11

Ta=60℃ RH=90%

1000 小时

0/50

寿命实验

常温寿命试验

JESD22-A108-A

Ta=25℃

试验条件: 通电点亮状态下

1000 小时

0/50

高温寿命实验

JESD22-A101

Ta =85℃ RH=85%

试验条件:通电点亮状态下

1000 小时

0/50

机械振动实验

机械振动

MIL-STD-883

Method 2007

20G 分钟,20 to 2000Hz

4 个循环,4 分钟.Each,X,Y,Z

----

0/50

LED成品单元箱

环境存储实验

低温存储测试

GB2423.2

(-40±2)0C 条件下存贮 4h,在室温条件下恢复 4h 后, 显示方式、均匀性正常无异常及无失控点

8 小时

0/50

高温存储测试

GB2423.2

(60±2)0C 条件下存贮 4h,在室温条件下恢复 4h 后, 显示方式、均匀性正常无异常及无失控点

8 小时

0/50

老化实验

常温老化测试


Ta=25℃

72 小时不间断通电显示播放

72小时

0/50

高温老化测试

GB2423.2-89

(40±2)0C 条件下,通电工作 8h,每小时进行一次检查。显示方式、均匀性正常无异常及无失控点

8 小时

0/50

机械振动实验

机械振动

GB6587.4-86

震动频率为 5HZ-55HZ-5HZ,振幅0.19mm 条件下,5 分钟

5分钟

0/50



注意事项提醒



使用环境

1.   此产品为室内显示屏;

2.   避免在高温,高湿度,高酸 / / 盐环境下使用

3.   远离易燃物品,气体,粉尘使用

4.   本产品正常运行环境温度为-20~50℃,最佳环境温度-10~40℃

5. 存储温度为-30~60℃,避免在高温、高湿度、高酸 / / 盐环境下存储;远离易燃物品、气体存储

6.   运输过程中避免强烈碰撞,避免尖锐物品碰撞



操作

1.   本产品为直流+5V供电(工作电压:4.5~5.2V),禁止使用交流供电;电源端子禁止接反

2.   本产品在保修期内有故障,请寄回本公司维修,或者在本公司售后人员的指导下进行维修

3.   在拆/装产品过程中,务必细心操作,避免工具撞击产品

4.   在操作和使用过程中应做好防雷、防静电工作;箱体和钢结构应接地

5.   本产品在使用过程中,不可连续开、关电源,两者操作间应相隔至少1分钟

6. 本产品不可以长期关闭,建议半个月使用一次,通电4小时;在高湿度环境下,建议一个星期使用一次通电4小时

7.   本产品不允许播放最高亮度的全白色画面超过半个小时,建议播放动态视频为主;



  清洁

      清洁模组表面,请使用可以采用软毛刷,轻轻刷拭。禁止使用任何液体物质清洗LED模组表 面,否则可能损坏SMD-LED。







防潮及存储要求



1. 开包后,SMD-LED 产品须存放在温度<30℃和湿度<60%环境中。



2. 如果屏体超过 3 天未使用,每次点亮屏体时需采用预热点亮方式:30%-50%的亮度先预热 4-8 小时,再调整为正常亮度(80%-100%)点亮屏体,从而将湿气排除,以便在使用时无异常。



3. 如果屏体超过 7 天未使用,每次点亮屏体时需采用预热点亮方式:30%-50%的亮度先预热 12 小时以上,再调整为正常亮度(80%-100%)点亮屏体,从而将湿气排除,以便在使用时无异常。



Ø 超过 3 天,LED 屏幕(30%-50%亮度)预热 4-8 小时

Ø 超过 7 天, LED 屏幕(30%-50%亮度)预热 12 小时以上







注:我公司将持续对现有产品进行升级改善,规格如有变更,另行通知,该产品规格

     型号及技术指标解释权归我公司所有。




*以上参数是典型值,可根据实际项目要求进行调整。
